反渗透说明

反渗透说明1 0 概述我国自七十年代引进反渗透膜脱盐技术，至今有二十几年的历史。随着反渗透膜元件性能的不断提高，该技术已广泛用于电力

产品介绍

反渗透说明
1.0 概述
我国自七十年代引进反渗透膜脱盐技术，至今有二十几年的历史。随着反渗透膜元件性能的不断提高，该技术已广泛用于电力、石油、电子、食品/饮料、医院/制药、海水淡化等多个领域。
反渗透是采用膜法分离的水处理技术，是自然界中渗透现象的逆过程（对含盐水以外界推动力克服渗透压而使水分子通过膜的逆向渗透过程）。
1．反渗透水处理工艺基本上属于物理脱盐方法，它在诸多方面具有传统的水处理方法所没有的优点：
? 反渗透是在室温条件下，采用无相变的物理方法将含盐给水进行脱盐、纯化。目前，超薄复合膜元件的脱盐率可达99.5%以上，并可同时去除水中的胶体、有机物、细菌、病毒等。
? 水的处理仅靠水的压力作为推动力，其能耗在许多处理方法中最低。
? 不用大量的化学药剂和酸、碱再生处理，无化学废液及废酸、碱液排放，无环境污染。
? 反渗透装置可连续运行制水，系统简单，操作方便，产品水水质稳定。
? 运行维护和设备维护工作量很少。
? 设备占地面积少，需要的空间也小。
? 适应于较大范围的原水水质，既适应于苦咸水、海水以至污水的处理，又适应于低盐量的淡水处理。
2. 超滤膜的特点
与普通的中空纤维、平板及卷式膜不同，为了适应浊度水的直接处理，具有专利技术的超滤膜的管式膜结构，它具有以下特点：
? 膜材料为聚醚砜材料，使用寿命长。
? 耐氯气、高锰酸钾、臭氧等强氧化剂，因此可结合化学氧化除铁、除锰。耐强酸、强碱，可用普通酸碱进行化学清洗。
? 管式膜机械强度高，拉伸强度好。
? 对原水水质适应性强，处理水水质优良、稳定，不受原水水质改变而变化。
? 抗生物污染能力强，不受生物降解，容易清洗和

根据水源水质设计相应的除盐设备，设备应包括预处理、除盐及缓蚀剂投加设备，设备进水水质，以上表中两口水源井水质各项含量较高的为准，设备处理量15m3/H（按每天工作10小时计）。设备部分出水水质应附合以下指标：So42-≤500mg/l,cl-≤500mg/l，溶解性总固体≤1200mg/l，浊度≤10度，硬度(以CaCo3计) ≤200mg/l，铁≤0.4mg/l，PH值7---9
1.2 产品水量：15m3/h
产品水水质：系统脱盐率>97%
回收率 75%
3.0 系统说明
3.1 工艺系统流程：                          阻垢剂加药装置
                                                  ↓
来水?升压泵?全自动砂滤器?超滤装置?超滤水箱?升压泵?电动慢开
门?反渗透脱盐装置?用户
3.2 预处理系统
系统总出水量为15m3/h，反渗透装置回收率为75%，则预处理产水量为20m3/h。
    原水首先经原水泵升压进入细砂过滤器，细砂过滤器采用0.3~0.5mm的细粒径石英砂，。
预处理系统采用一台F2000mm的细纱过滤器，正常运行时过滤水量为30m3/h。以除去水中可能携带的泥砂、铁锈等杂质，保证反渗透的进水水质，过滤器内壁衬胶防腐，以防止产生铁锈，污染水质。过滤器可根据累计运行时间或周期制水量自动进行反洗、正洗和投运。超滤装置，膜的材质为聚醚砜，切割分子量为1万道尔顿，全流过滤，水在0.1~0.3MPa的压力下透过滤膜，微粒则被截留在中可将截留在膜的内表面，由于膜的微孔很小，可有效地除去细菌微生物在内的所有悬浮物。当污染物在膜表面积聚，产水量下降时，用反洗水冲洗膜表面，恢复膜的过滤性能。
。
3.3 反渗透脱盐系统
反渗透脱盐系统主要设备包括：高压给水泵、电动慢开门、反渗透脱盐装置、阻垢剂加药、反渗透清洗装置。
过滤器出水首先加入高效阻垢剂PTP-0100，可有效防止水中Ca、Mg、SiO2等物质在膜的浓水侧结垢。阻垢剂采用计量泵加入，计量泵选用进口电磁隔膜计量泵，运行可靠无泄漏。
反渗透装置的产水量为15m3/h。反渗透膜元件采用美国DOW公司或美国海德能公司生产的高脱盐率复合膜，其单根膜的脱盐率高达99.6%。压力容器选用美国进口六组件高压玻璃钢容器，每根容器内装5根膜元件，采取2:1二段排列，共15根膜元件。
反渗透装置技术指标如下：
    产水量：    15m3/h
系统脱盐率：3 97%
    水回收率： 75%
    系统中设有自动冲洗系统。当系统停车后，打开电动冲洗排水阀对膜组件进行低压表面冲洗，将膜组件内的浓水冲走，以防止浓水在反渗透膜表面结垢。
系统中设有自动冲洗系统。当系统停车后，打开电动冲洗排水阀对膜组件进行低压表面冲洗，将膜组件内的浓水冲走，以防止浓水在反渗透膜表面结垢。
反渗透系统设有就地仪表电器操作盘1块，就地反渗透压力表盘1块，将反渗透系统的压力、流量、导电度等测量仪表集中装设在仪表盘中，便于维护管理和监测。
   流量、调电镀等主要仪表均采用美国SIGNET公司产品。
   反渗透装置的启动、运行、监测、停运冲洗等操作均为连锁自动控制。
   反渗透整套装置均组装在一套滑架上，外形美观大方，便于运输与安装。更易于操作。
3.4反渗透装置的仪表及控制系统
   ?自控系统主要包括：
反渗透装置的自动启、停、冲洗操作
由PLC控制完成包括阻垢剂计量泵、高压泵、电动慢开门的顺序启动和停止；停运时反渗透装置的自动低压冲洗；运行过程中低压压力开关与系统的连锁运行；各转动设备的运行监测和报警等。
反渗透装置和阻垢剂加药单元的就地操作箱均设有自动/手动选择开关，既可以由PLC控制程序操作，也可以在就地电控箱上就地操作。
?本套水处理系统的主要仪表采用进口产品
详细仪表选型及参数见设备清单，简述如下：
?反渗透装置的入口装设流量计，监视瞬时流量，并记录累积流量。
?反渗透设给水流量计、产品水流量计和浓水流量计，根据这三个流量值观察反渗透的运行状况，调节系统回收率。
?反渗透装置出水装设电导率表，具有显示和高、低限报警功能。
以上仪表均选用进口产品。
?系统配置相应的液位计和压力表
?反渗透系统设有就地仪表盘1块，就地反渗透压力表盘1块，将反渗透系统的压力、流量、导电度等测量仪表集中装设在仪表盘中，便于维护管理和监测。
?系统配备相应的声光报警装置，可对系统异常运行状态进行报警提示。
3.5 设备运行功率为：20KW

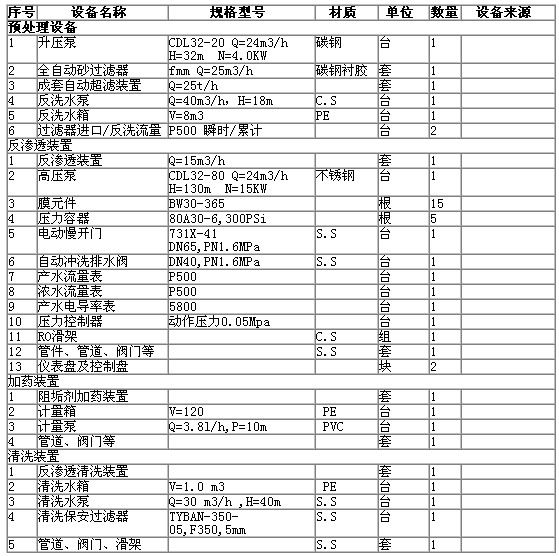

例子：主要设备材料清册

2.0设计依据

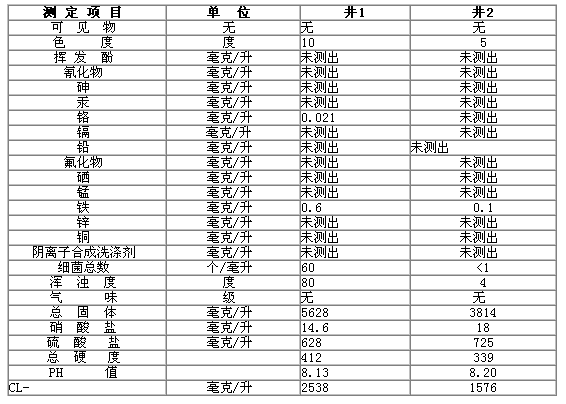

1.1 原水水质
本设计所依据的水质为用户所提供的水质报告。
