CLZY系列紫外线杀菌器装置

一、介绍我公司生产的CLZY系列杀菌装置，采用特殊的高强度无臭紫外线杀菌灯，简体内壁经过特殊处理的微碳奥氏不锈钢，使经过预处理的水流过

产品介绍

一、介绍
我公司生产的CLZY系列杀菌装置，采用特殊的高强度无臭紫外线杀菌灯，简体内壁经过特殊处理的微碳奥氏不锈钢，使经过预处理的水流过简体时受到波长253.7nm紫外线足够量的照射，具有良好的杀菌效果，由于他不改变水的物理、化学性质，所以在电子、医药、食品、化工、饮料、化妆品行业制取纯水、高纯水中是必不可少的最理想的设备。
本装置为卧式，杀菌速度快、效率高、效果好，按水处理要求照射10秒钟后，就可杀死水中大肠杆菌，效率大于99%。
水经照射后，不会改变其物理、化学性质，也不会引起污染。操作简单，使用方便，有不同流量的定型产品供用户选用，只需要定期更换紫外线杀菌灯和清洗石英套管即可。
体积小、重量轻、耗电少、寿命长、成本低，与其它杀菌方法相比具有显著的优越性，因此被广泛使用。
二、安装及操作程序：
本装置水平安装在室内，将支架固定指定的基础或工作台上，（接通进水口E，出水口G）杀菌装置在室内的位置，除考虑上下水方便，符合工艺流程要求外，还要注意留有安装位置能抽出紫外线灯管和空间，电控箱安装在装置附近，环境相对湿度不大于80℃，无腐蚀性气体、无导电尘埃、无强烈震动和冲击。
三、 安装：
本产品为管道式，两个水口可根据管线走向任选一个作为进水口，一个作为出水口，可根据用户需要放置卧式和立式，为便于更换灯管和石英管一侧要留有1.2m的空间。产品安装后先通水试验，不得漏水，然后打开电源，当确认灯管亮3-5分钟后，（按图一所示）再打开阀1——阀2——阀3——关闭阀2，这时本机器开始运行。

阀3 阀2 阀1

（图一）

紫外线杀菌器

四、维护：（见图二）
1、石英管的拆卸；先关闭电源，打开消毒器两侧护盖，取出灯管，卸下两端压盖，取出水封座内的“O”型胶圈，再慢慢抽出石英管。2、石英管的组装：操作人员不要直接用手接触石英管表面，以免弄脏而影响透明度，将石英管对正两端水封孔位，插入石英管，两端余量要相等，套入“O”型胶圈，慢慢均匀拧紧压盖，力度不能过大，以免造成石英管破裂，而后作通水试验，如有漏水可再轻轻拧紧压盖，至不漏水为止，最后装上灯管就可运行了。
五、注意事项：
1、通水运行前先检查两端不得漏水，石英管内壁也不得有水珠。
2、灯角插座应按号或按颜色插入。
3、接地保护。
4、避免紫外线直接照射人体。
5、消毒器不要装置在过于潮湿和冲击震动大的地方，湿度大容易引起电器元件损坏，冲击震动过大引起灯管和石英管的损坏。
6、石英管定期擦洗，擦洗时使用酒精作擦洗液。
六、工作参数：
额定电压：交流220V±5%，频率：50HZ，灯管功率：30W/只，灯管使用寿命：国产为1000小时左右，进口为8000小时左右。
七、常见故障及排除方法：

故障	原因	排除方法
1.石英管端部漏水	1. 石英管破裂; 2. 端压盖未拧紧	1.更换石英管; 2.均匀拧紧压盖螺丝至不漏水为止,不得拧得过紧.
2.杀菌效率低	1.电压低; 2.石英管外壁附着物; 3.灯管辐射强度低于70U	1.调整电压; 2.清洗石英管; 3.更换灯管.
3.指示灯和灯管不亮	1.溶断丝烧断; 2.灯管插座没插牢; 3.插座内部插片脱断; 4.镇流器是否损坏; 5.发光一极管是否损坏; 6.电桥是否坏; 7.信号变压器是否坏;	1.更换溶断丝; 2.插牢插座; 3.如插片脱焊再焊牢; 4.5.6.7.发现损坏必须更换.

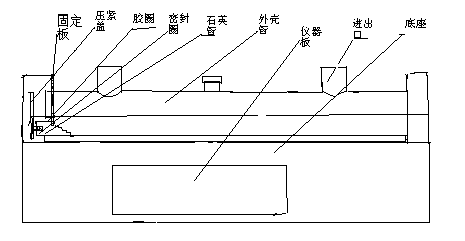

八．设备图：

技术参数：

型号	主要参数
型号	流量m³/h	进出口径	总长×宽（MM）	灯管数量	功率（W）
CLZY-0.5	0.5	25mm	700*200	1	20
CLZY-1	1	28mm	1000*200	1	30
CLZY-2	2	32mm	1000*345	2	60
CLZY-4	3-4	35mm	1000*366	3	90
CLZY-6	5-6	40mm	1000*410	5	150
CLZY-9	7-9	45mm	1000*510	7	210
CLZY-15	10-14	50mm	1000*551	9	270
CLZY-20	15-20	65mm	1190*675	15	450
CLZY-25	21-25	65mm	1200*800	18	540
CLZY-30	26-30	80mm	1200*710	24	720
CLZY-40	31-40	100mm	1200*755	40	1200
CLZY-45	41-45	100mm	1200*750	45	1350
CHZY-60	46-60	125mm	1200*755	60	1800
