自动反洗过滤机B系列安装说明

自动反洗过滤机B系列安装说明一、压差过滤机工作原理：来自主管道的水从所有滤筒的内侧流向外侧，杂质被截留在滤筒内侧，随着滤筒内侧表面

产品介绍

自动反洗过滤机B系列安装说明
一、压差过滤机工作原理：
来自主管道的水从所有滤筒的内侧流向外侧，杂质被截留在滤筒内侧，随着滤筒内侧表面污物增多，设备进出口的压差值增大，当压差值达到设定值时，触发压差控制器，电机转动，在限位传感器的配合下，排污咀转至某一滤筒的正下方，排污阀打开，滤后水对该滤筒反冲洗。将滤筒内侧表面的杂质冲洗干净，然后排污阀自动关闭，排污咀转至下一个滤筒下方进行冲洗，这样依次进行，直至完成各个滤筒的排污动作，一个清洗周期完成。
二、过滤器设备总图：

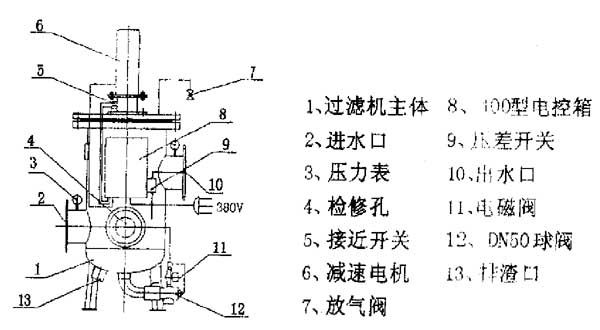

1、设备外形图

2、电控箱主要操作键：
1）主板电源开关
2）主板保险
3）电机强制转动按钮
4）手动强制排污按钮

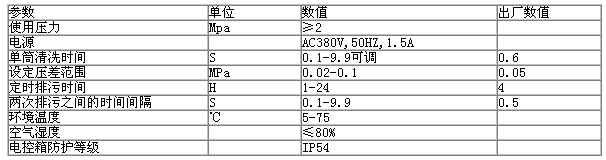

三、设计参数

四、参数数值调整方法
1、主板上有四个操作按键：功能、确认、上调和下调
功能
确认
功能键的作用：按下功能键，数码管分别显示四种功能。
1）当绿色数码管显示≡≡时，按动上调或下调键可以设定单筒排污时间，按确认键确认。（如红色数码管显示10时，表示排污时间为1秒）
2）当绿色数码管显示‖‖时，按动上调或下调键可以设定单筒之间的排污时间间隔，按确认键确认。
3）当红色数码管显示CS时，可以查看排污次数（排污次数在1-99之间循环）按确认键消除以前记录。
4）当绿色数码管显示≡‖时，可以设定定时排污的时间（在01-24之间设定，00时定时不工作）
2．压差设定值的调整
参照压差控制器使用说明书。注：调定后务必进行压差校验。
五、反冲洗过滤机安装调试
（一）安装要求
1、此型过滤机为立式安装，进出口前后须安装阀门，并设置旁通阀门，并设置旁通阀，以便检修。
2、过滤机检修空间尺寸，一般距设备800MM左右的空间。
3、过滤器排污管长度不得超过20米，且不得上扬，弯头尽量少。
（二）全自动过滤器调试程序
1、过滤器调试前必须关闭进出口，打开旁通阀门；先冲洗管道，将施工后的大颗粒残留物冲洗干净。
2、先打开设备顶部的放气阀，再缓慢打开进水阀门，使水缓慢进入机体，排除机体及走水管内的空气；当放气阀有水流出时，关闭放气阀。
3、确认一切正常后，缓慢开启过滤机出水阀，关闭旁通阀门，查看出入口压力值。
4、检查连接部位有无漏水现象。
5、当系统压力正常时，打开电控箱内主板电源开关，电机转动，在20秒内寻找零位（电机在零位则电机不转动），如果在20秒钟内没有找到零位，控制箱面板上的故障指示灯亮，同时正常指示灯灭，主机不能进入正常工作状态。按照常见故障及处理解决。
6、观察过滤器进出口的压差变化及电气的动作情况，一切正常后可按动手动排污按键试排污一周期，如一切正常则调试完毕。
7、工作压差由生产厂家预先设定并校正，用户如需调节设定值，参照压差控制器使用说明书。
六、压差过滤器使用注意事项
1、必须保证电机的旋转方向为顺时针。
2、必须保证进入过滤机的水压不小于0。2MPA。
3、进入过滤机前，必须清洗干净管路系统。
4、过滤机应装在泵的出口，如装在泵的入口，必须在泵的吸程以外。
5、每年设备停机或长时间停机时，必须切断电源，同时对设备进行维护保养（拆下滤网清洗干净并竖直存放）。再次开机时，重复开机调试程序。
6、每月清理一次保安器的滤网。
7、电控系统接线要牢靠，电控箱应可靠接地。
8、插拔电控箱内排线时，注意勿使排线受力，以免弄断接头。
9、如故障无法排除时，请通知厂家派专人处理。

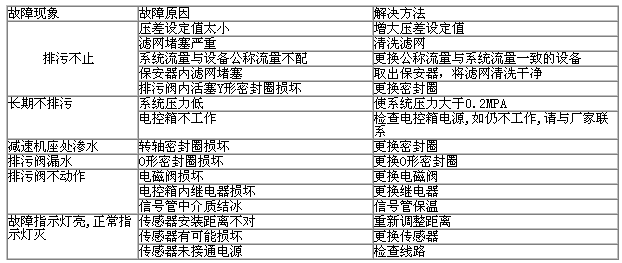

七、常见故障及处理:
